天花板隔声与减振处理
CDM -ISO-PSJ/PRJ弹性龙骨吊架(悬吊支撑架)设计用于从托梁至石膏天花板的声学悬挂。它是一个弹簧隔离托梁吊架设计用来支持吊顶系统和优化的垂直上、下层房间之间的隔声。吊架单元设计成使其净高度最小化。可以通过去除刚性连接并在龙骨之间放人足够的吸声矿棉层来优化隔声特性。

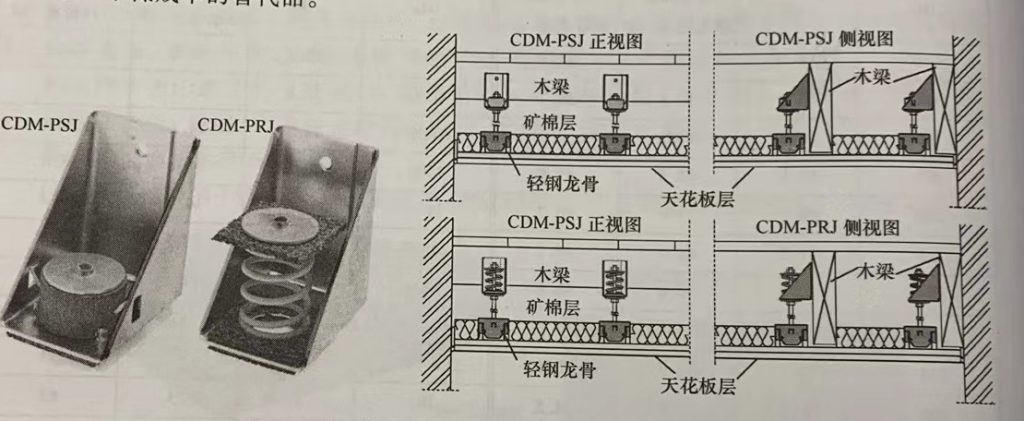

CDM -ISO -PSJ/ PRJ 弹性吊架由镀锌钢框架和在其中的隔声元件组成如图1所示。该隔离元件既可以是一个 CDM 固体弹性橡胶柱(PSJ),也可以是钢制弹簧(PRJ)。隔离元件力的分布通过一个钢垫圈实现。对弹簧隔振器,在核心弹性体中的隔声(垫)层安装在弹簧的上面和下面,避免钢对钢直接接触。弹簧谐振在约 4 ~5Hz,可以实现比弹性体更大的隔声,该弹性体谐振频率约为 10 ~12Hz。然而,根据隔声等级的要求,弹性吊架是弹簧吊架一个低成本的替代品。
CDM -ISO-PSJ单元采用弹性橡胶材料作为隔声材料,而 CDM -ISO-PRJ单元采用弹簧实现隔声。型号选择取决于所需的谐振频率。CDM -ISO – PSJ/PRJ 的分布和单元类型根据负载和托梁间距而确定。这个系统需要吊顶石膏天花板有一个弹性的周边隔离带的与四周墙壁去耦合。
